رله ارت فالت فدک FD-EFR110P؛ هوشمندی در حفاظت جریان زمین

رله FD-EFR110P یک رله حفاظتی میکروسینوری (Numerical) است که بر پایه اندازه گیری دقیق جریان در فرکانس پایه عمل میکند. این محصول دانش بنیان با ارائه دو مرحله تنظیم (Two-stage setting)، انعطاف پذیری بالایی در هماهنگی حفاظتی (Coordination) ایجاد میکند.

ویژگی های شاخص فنی:

• تکنولوژی عددی: استفاده از پردازنده قدرتمند برای پردازش دقیق سیگنال و حذف خطاهای کاذب.
• انعطاف در منحنی های حفاظتی: پشتیبانی از 4 منحنی استاندارد IEC شامل: Standard Inverse، Very Inverse، Extremely Inverse و Definite Time.
• مانیتورینگ حرفه ای: نمایشگر 1.3 اینچی OLED با قابلیت مشاهده وضعیت توان و تریپ (Trip).
• منبع تغذیه منعطف: ورودی گسترده 85 تا 260 ولت AC/DC.
• نصب آسان: طراحی فشرده 48x48 میلی‌متر (Panel mounting).

تفاوت مدل های Lite و Pro:

برای انتخاب دقیق تر، توجه داشته باشید که نسخه Pro دارای قابلیت های متمایز زیر است:

1. پورت PC: جهت استخراج داده ها و تنظیمات دقیق تر نرم افزاری.
2. دکمه های خارجی: تعبیه شستی های فیزیکی جهت تست و ریست سریع دستگاه در محیط های صنعتی.

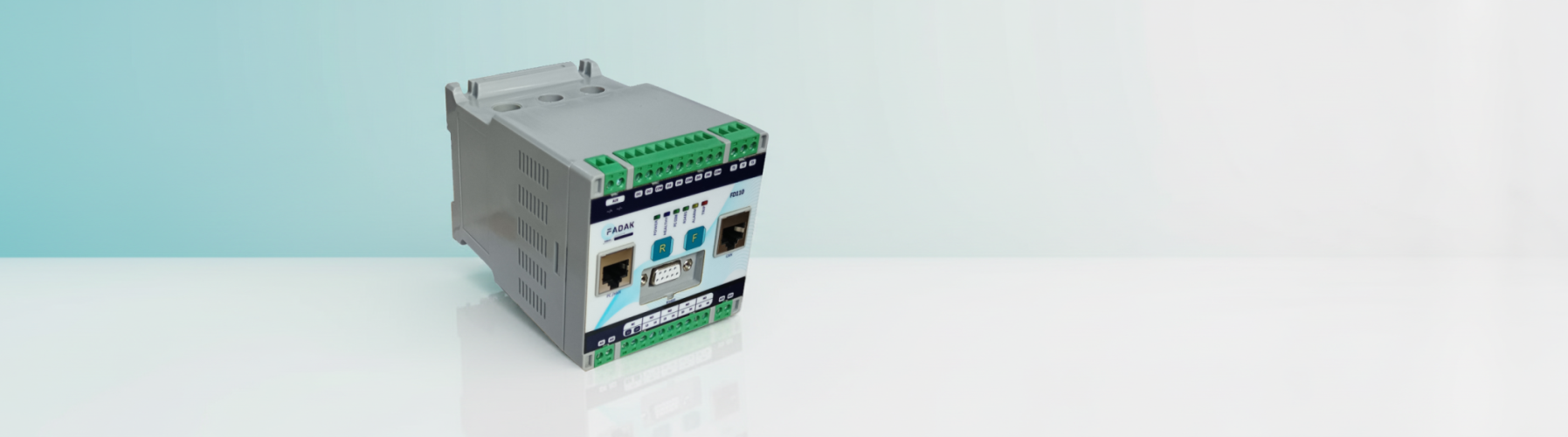

سوپر کنترلر الکتروموتور القایی FD110 یک راهکار جامع و پیشرفته برای حفاظت و مدیریت موتورهای صنعتی است. این سیستم با نظارت دقیق و قابلیت های عیب یابی پیشرفته، از توقف های ناخواسته جلوگیری کرده و عملکرد پایدار موتور را تضمین میکند. FD110 مناسب برای موتورهای با سرعت ثابت و ولتاژ پایین بوده و برای صنایع مختلف یک راهکار بهینه و قابل اعتماد محسوب میشود.

ویژگی ها و قابلیت های حفاظتی:

• حفاظت اضافه بار: پشتیبانی از کلاس های 5 تا 40

• حفاظت اضافه جریان: مبتنی بر منحنی های IEC

• حفاظت عدم تعادل فاز و توالی منفی برای جلوگیری از عملکرد نامتعادل

• حفاظت در برابر خطای زمین: پشتیبانی از CBCT یا جمع جریان I0

• حفاظت موتور در حین راه اندازی و عملکرد عادی: 48/51LR

• حفاظت افت جریان برای شناسایی شرایط بار غیرعادی

قابلیت های کنترل و اندازه گیری:

• سازگار با انواع روش های راه اندازی موتور (ستاره-مثلث، دالاندر، چپ گرد/راست گرد)

• تایمر داخلی برای کنترل پیشرفته

• اندازه گیری RTD برای پایش دقیق دمای موتور

• خروجی آنالوگ 4~20mA برای یکپارچه سازی با سیستم های کنترلی

• ارتباط RS485 Modbus برای اتصال آسان به سیستم های مدیریت صنعتی

مشخصات ورودی/خروجی:

• تغذیه: 85~260V AC/DC

• 6 ورودی دیجیتال، 5 خروجی دیجیتال

• اتصال مستقیم تا 100 آمپر (برای جریان بالاتر نیاز به CT خارجی)

مزیت اصلی:
این ساختار، یک راهکار کامل برای نظارت و حفاظت از موتور ارائه میدهد که منجر به مدیریت بهینه و افزایش قابلیت اطمینان سیستم میشود.
