تست موتور القایی یا همان موتور آسنکرون، یکی از مراحل حیاتی پس از مونتاژ کامل ماشین است که تحت عنوان تست FAT (Factory Acceptance Test) نیز شناخته میشود توسط سازنده به منظور اطمینان از تطابق کامل مشخصات عملکردی و الکتریکی موتور با نیازمندی های مندرج در سفارش خرید انجام میشود. این فرآیند که با عنوان تست روتین یا تست FAT (Factory Acceptance Test) شناخته میشود، شامل مجموعه ای از آزمون های فنی و ایمنی است که در آن پارامترهایی نظیر جریان (آمپر)، ولتاژ اعمالی (اختلاف پتانسیل)، مقاومت اهمی سیم پیچ و دمای یاتاقان (بلبرینگ) تحت شرایط مختلف عملیاتی بررسی میگردند.این آزمون ها بخشی از فرآیند تست FAT موتور القایی هستند که عملکرد دستگاه را در شرایط واقعی شبیه سازی میکنند.
در مواردی که امکان اعمال بار واقعی به موتور وجود داشته باشد، راندمان عملکرد مطابق با روش IEEE 112 نوع E1 تعیین میشود. اما در صورت وجود محدودیت تجهیزاتی، آزمایش با توان کاهش یافته انجام شده و نتایج آن با روش اکستراپوله به مقادیر نامی تعمیم داده میشود تا شرایط عملکرد واقعی موتور به درستی شبیه سازی گردد.
تمام پارامترهای مورد استفاده در آزمایش موتور القایی مانند:
مطابق با استانداردهای بینالمللی IEC 60034-1 و IEC 60034-2 تعریف میشوند. این استانداردها پایه و مبنای تمامی تستهای موتوری هستند.
یکی از مهمترین مراحل تست روتین موتور القایی، اندازه گیری مقاومت سیم پیچ ها در حالت سرد (دمای محیط 20 درجه سانتی گراد) است. این آزمایش شامل اندازه گیری مقاومت سیم پیچ های استاتور، روتور و تحریک است که به روش ولتامتری و در دمای محیط انجام میشود.
تجهیزات مورد نیاز:
معیار پذیرش:
این مقادیر برای محاسبه افزایش دمای سیم پیچ در مراحل بعدی تست مانند Heat Run Test استفاده میشوند.
در این آزمایش، سلامت سنسورهای دما که اغلب دارای مقاومت 100 اهم در دمای 0 درجه سانتی گراد هستند بررسی میشود. این تست برای تضمین پیوستگی الکتریکی و یکنواختی عملکرد سنسورها بسیار مهم است.
تجهیزات مورد استفاده:
حد مجاز:

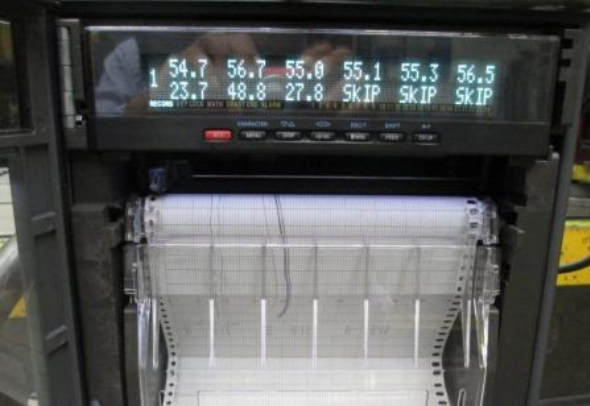

در زمان عملکرد موتور القایی، دمای یاتاقان ها به صورت دوره ای اندازه گیری میشود تا از کارکرد نرمال و بدون اصطکاک بیش از حد اطمینان حاصل گردد. در این تست همچنین باید لرزش های غیرعادی و نویزهای نامعمول نیز بررسی و ثبت شوند.
در این تست، موتور در حالت بی بار (بدون اعمال گشتاور مکانیکی) و با ولتاژ و فرکانس نامی روشن میشود. سپس دمای هر یاتاقان در فواصل زمانی مشخص اندازه گیری شده و روند افزایش دمای طبیعی آن تحلیل میشود.
معیار پذیرش:
در این تست، روتور باید به مدت مشخصی کار کند تا دمای یاتاقان ها و سایر پارامترهای عملکردی به وضعیت پایدار برسند. سپس ولتاژ به ۱۲۰٪ مقدار نامی و در سرعت نامی موتور افزایش می یابد و دو نقطه داده برداشت میشود.
سپس، ولتاژ به ۱۱۰٪ کاهش یافته و یک نقطه داده دیگر ثبت میشود. این فرآیند تا ۶۰٪ ولتاژ نامی ادامه یافته و در هر مرحله چندین نقطه داده شامل موارد زیر ثبت میشود:
برای اندازه گیری از یک تحلیلگر توان (Power Analyzer) استفاده میشود و با محاسبات الکتریکی، میزان تلفات واقعی موتور تعیین میگردد.
معیار پذیرش:
مقادیر تلفات واقعی باید کمتر از ۱۱۰٪ تلفات تئوری باشد که این مقدار طبق روش تایید شده سازنده تعیین میشود.
در این آزمایش، هدف اطمینان از آن است که روتور بتواند در مدت ۲ دقیقه به ۱.۲ برابر سرعت نامی برسد، بدون اینکه مشکلی از نظر ایمنی یا عملکردی ایجاد شود.
شرایط قبولی:
این تست زمانی انجام میشود که موتور در وضعیت بی بار کار میکند. در این شرایط، ارتعاش یاتاقان در سه جهت افقی، عمودی و محوری اندازه گیری میشود.
معیار پذیرش:
این آزمایش به عنوان بخشی از تست FAT موتور القایی برای تعیین موارد زیر انجام میشود:
موتور در حالت روتور قفل شده تست میشود. به دلیل بالا بودن جریان راه اندازی، آزمایش در ولتاژ پایین انجام شده و سپس نتایج به ولتاژ نامی تعمیم داده میشوند.
تجهیزات:
مقادیر نهایی:
مقادیر باید با معیارهای پذیرش موجود در روش اجرایی تست موتور القایی مطابقت داشته باشند.
در این آزمایش، موتور در وضعیت بی بار و در ولتاژ و سرعت نامی کار میکند. سپس، سطح نویز در ۸ تا ۱۲ نقطه مختلف و در فاصله ۱ متری از موتور اندازه گیری میشود.
مقدار مجاز:
سطح نویز نباید بیشتر از ۸۰ دسی بل (dBA) باشد، اما مقدار دقیق باید با برگه اطلاعات (Data Sheet) یا روش تست مطابقت داشته باشد.

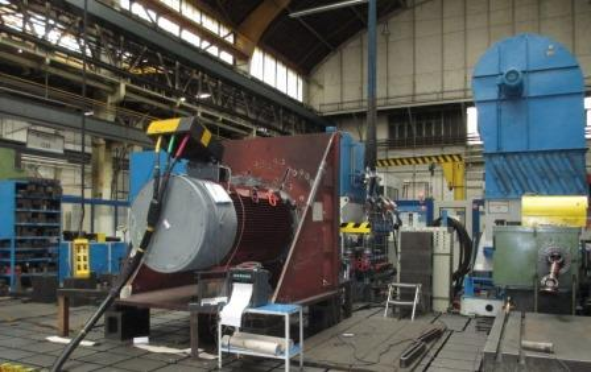

در این تست حیاتی، موتور با یک تجهیز دوار مناسب مانند پمپ، فن یا کمپرسور کوپل میشود و بار واقعی به آن اعمال میشود.
در حین تست اندازه گیری میشود:
بعد از رسیدن به شرایط پایدار حرارتی:
سطح افزایش دمای استاتور باید مطابق با پروتکل تست یا روش تایید شده تست موتور القایی باشد.

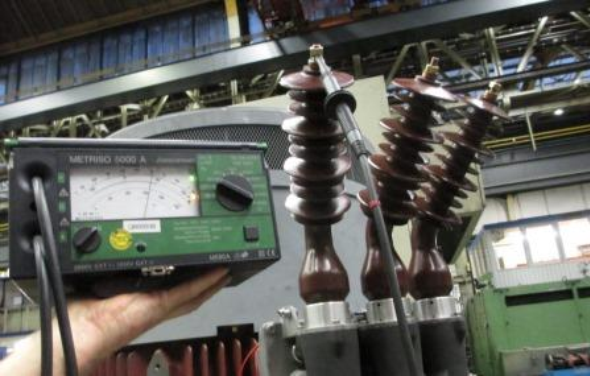

این تست یکی از آزمایش های مهم ایمنی الکتریکی در موتور القایی است. هدف آن اندازه گیری مقاومت عایقی سیم پیچ های آرمیچر، قطب های میدان، گرم کن فضا و یاتاقان ها (در صورت وجود) است.
روش انجام:
تست FAT موتور القایی یکی از مهمترین مراحل پیش از تحویل تجهیز به بهره بردار است که نقش تعیین کننده ای در تضمین کیفیت، ایمنی و عملکرد صحیح موتور دارد. انجام آزمون هایی مانند اندازه گیری مقاومت سیم پیچ، تست عایقی، بررسی جریان و ولتاژ، کنترل دمای یاتاقان ها و در صورت امکان تعیین راندمان طبق استاندارد IEEE 112 (Method E1)، این اطمینان را ایجاد میکند که موتور کاملاً مطابق با مشخصات فنی سفارش و استانداردهای بین المللی ساخته شده است.
اجرای دقیق فرآیند تست FAT نه تنها از بروز خطاهای پنهان در زمان بهره برداری جلوگیری میکند، بلکه ریسک توقف های ناگهانی، هزینه های تعمیرات و خسارات احتمالی به تجهیزات جانبی را نیز به حداقل میرساند. در نهایت، یک FAT اصولی و مستند، تضمینی برای تحویل یک موتور قابل اعتماد، ایمن و آماده بهره برداری در شرایط واقعی صنعتی خواهد بود.
