کلیدهای اتوماتیک MCCB و کاربردهای آن

مقدمه

کلیدهای اتوماتیک (MCCB) یکی از مهمترین تجهیزات حفاظت مدار در سیستم های الکتریکی هستند که در صنایع و ساختمان ها برای حفاظت در برابر اضافه بار و اتصال کوتاه به کار میروند. این کلیدها ویژگی های متنوعی دارند که انتخاب مناسب آنها میتواند تأثیر زیادی بر ایمنی و عملکرد سیستم های الکتریکی بگذارد. در این مقاله، به بررسی ویژگی ها، مشخصات فنی، انواع مختلف MCCB و نحوه انتخاب آنها بر اساس نیازهای خاص سیستم پرداخته میشود.

مشخصات فنی کلیدهای MCCB

(A) مشخصات مرتبط با جریان

کلیدهای MCCB به‌عنوان یکی از انواع کلیدهای اتوماتیک، دارای قابلیت تنظیم جریان تریپ هستند که باعث انعطاف پذیری بیشتر در حفاظت مدارهای صنعتی میشود. این ویژگی به شما اجازه میدهد تا کلید را بر اساس شرایط خاص سیستم و نیازهای حفاظت تنظیم کنید.

• اندازه فریم (Frame Size – Inm): مشخص کننده حداکثر جریان نامی قابل تحمل و ابعاد فیزیکی MCCB است. برای مثال:
  • MCCB با فریم DX100 برای جریان‌های 16A تا 100A طراحی شده است.
  • MCCB با فریم DX225 برای جریان های 100A تا 225A استفاده میشود.
• جریان نامی (In/Ie): این مقدار جریانی است که در صورت عبور از آن، حفاظت اضافه بار فعال میشود. در MCB، این جریان ثابت است، اما در MCCB، قابل تنظیم میباشد.

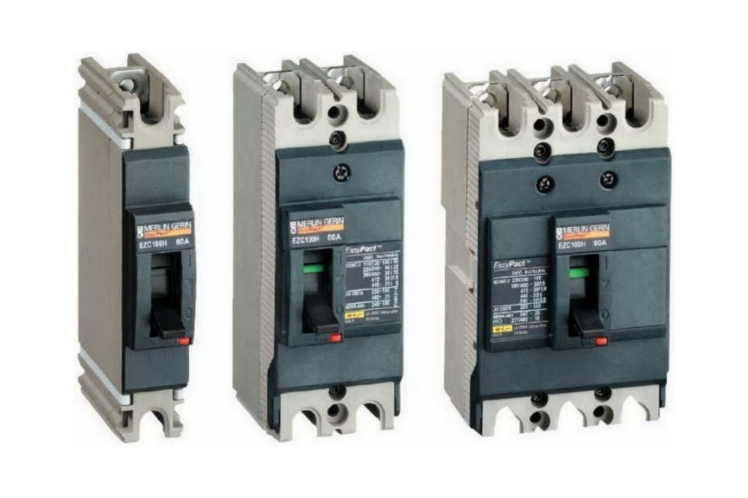

(B) مشخصات مرتبط با ولتاژ

کلید MCCB با ولتاژ کاری و عایقی بالا، از جمله تجهیزات حیاتی در سیستم های صنعتی محسوب می‌شود. ظرفیت قطع بالای این کلید اتوماتیک MCCB، آن را برای محیط های پرخطر ایده آل میسازد.

• ظرفیت قطع نهایی (Icu): این مقدار حداکثر جریان اتصال کوتاهی است که MCCB میتواند بدون آسیب دائمی قطع کند. این پارامتر باید بیشتر از سطح خطاهای احتمالی باشد.
• ظرفیت قطع عملیاتی (Ics): درصدی از Icu است که کلید میتواند آن را قطع کرده و مجدداً به حالت عادی بازگردد.
• ولتاژ کاری نامی (Ue): ولتاژی است که MCCB برای عملکرد مداوم طراحی شده است.
• ولتاژ عایقی نامی (Ui): حداکثر ولتاژی است که MCCB می‌تواند در برابر آن مقاومت کند.

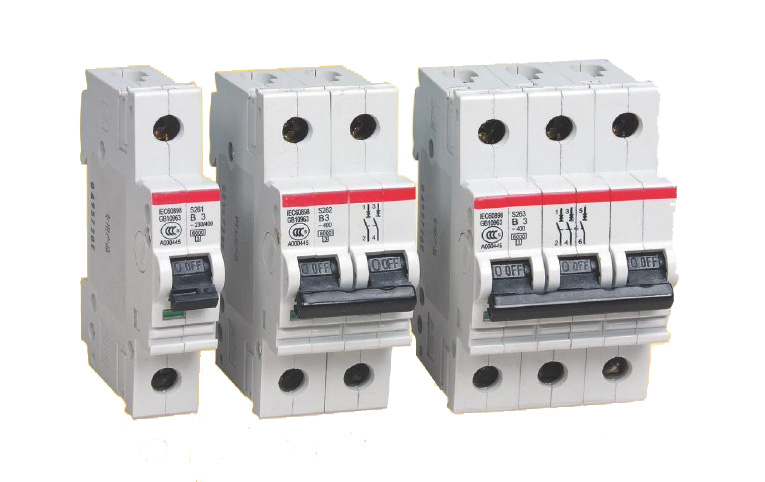

(C) تعداد پل ها (Poles)

• تک پل (SP): برای حفاظت یک فاز در مدار تک‌فاز.k ink over
• دوپل (DP): حفاظت یک فاز و نول در مدار تک فاز.
• سه پل (TP): حفاظت سه فاز در مدار سه فاز.
• سه پل با نول (TPN): حفاظت سه فاز به همراه نول.

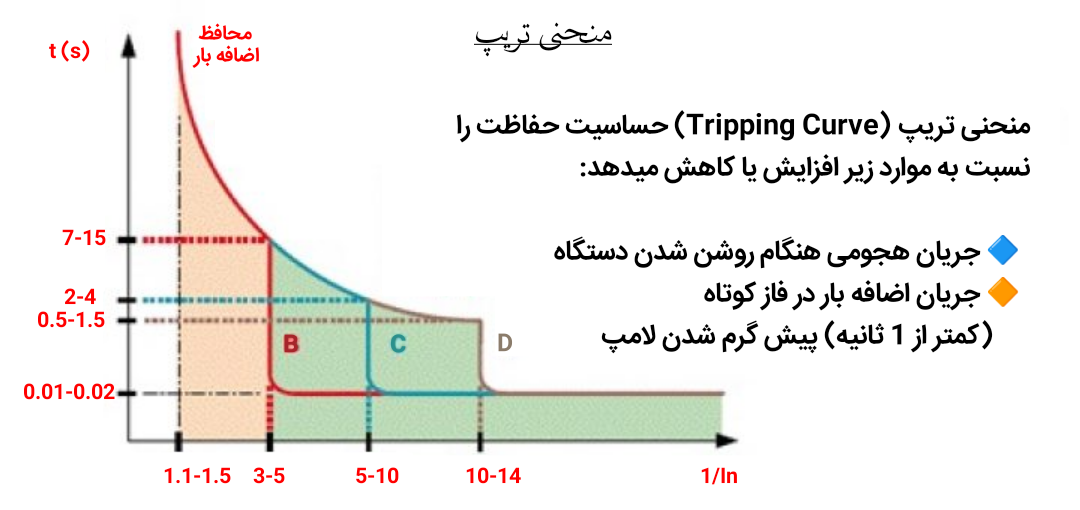

انواع منحنی ها

نوع منحنی تأثیر زیادی بر حساسیت کلید در برابر جریان های هجومی و اضافه بار دارد.

نوع منحنی	جریان عملیاتی	زمان تریپ	کاربرد
B	بین 3 تا 5 برابر جریان نامی (In)	04 تا 13 ثانیه	بارهای مقاومتی (روشنایی، لوازم خانگی)
C	بین 5 تا 10 برابر جریان نامی (In)	04 تا 5 ثانیه	بارهای القایی (موتورها، روشنایی صنعتی)
D	بین 10 تا 20 برابر جریان نامی (In)	04 تا 3 ثانیه	بارهای تخصصی (ترانسفورماتورها)
K	بین 8 تا 12 برابر جریان نامی (In)	04 تا 5 ثانیه	موتورها و بارهای با جریان هجومی بالا
Z	بین 2 تا 3 برابر جریان نامی (In)	04 تا 5 ثانیه	تجهیزات حساس (IT و نیمه‌هادی)

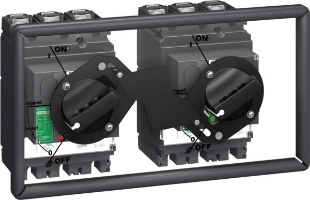

تجهیزات جانبی MCCB‌

MCCB‌ ها معمولاً با تجهیزات جانبی مختلفی عرضه میشوند که شامل موارد زیر است:

• حالت دستی/خودکار (Manual/Auto)
  • امکان تغییر بین عملکرد دستی و خودکار

• عملکرد موتوری (Motorized Operation)
  • امکان کنترل کلید از راه دور

عوامل مؤثر بر هزینه MCCB

عوامل مختلفی بر هزینه MCCB تأثیرگذار هستند که شامل موارد زیر میشود:

• ظرفیت قطع اتصال کوتاه
• تعداد پل ها
• نوع کاربرد
• مکانیزم قطع (حرارتی، مغناطیسی، میکروپروسسوری)
• تجهیزات جانبی

تفاوت های کلیدی MCB و MCCB

خصوصیات	MCCB	MCB
استاندارد	IEC 60947-2	IEC 60898-1
جریان نامی	10-2500A	6-100A
ظرفیت قطع	10-200KA	تا 18KA
مکانیزم قطع	حرارتی / استاتیک / مغناطیسی	حرارتی / مغناطیسی
نوع حفاظت	اضافه جریان / اتصال کوتاه / ارت فالت	اضافه جریان
نوع نصب	ریلی / ثابت / قابل جداسازی	ریلی
کاربرد	مسکونی / تجاری / صنعتی	مسکونی
قابلیت تنظیم	ثابت / قابل تنظیم	ثابت
ولتاژ نامی	440V / 500V / 690V	تا 400V

مثال کاربردی:

فرض کنید برای حفاظت از یک سیستم با جریان 100A و ظرفیت قطع 15kA در نظر داریم که از MCB یا MCCB استفاده کنیم. انتخاب بستگی به نیازها و کاربرد سیستم دارد:

• اگر فضای محدود و نیاز به تنظیمات خاص ندارید، MCB می‌تواند گزینه مناسب تری باشد.
• اگر نیاز به امکانات پیشرفته تر، تنظیمات دقیق، و حفاظت بیشتر دارید، MCCB بهترین انتخاب است.

نتیجه گیری

کلیدهای MCCB با امکانات گسترده ای از جمله تنظیم جریان نامی، تحمل ولتاژ بالا، و تجهیزات جانبی متنوع، انتخابی مناسب برای حفاظت مدارهای صنعتی و تجاری هستند. انتخاب صحیح کلید بر اساس نیازهای خاص سیستم تأثیر زیادی بر ایمنی و کارایی مدار دارد.

برای بررسی مفصل ویژگی ها، انواع و مزایای استفاده از MCCB در سیستم های الکتریکی صنعتی و تجاری به www.lselectricamerica.com مراجعه کنید.

برای درک عمیق‌تر مکانیزم های حفاظت اضافه جریان و نحوه عملکرد رله های مرتبط، مطالعه مقاله «رله اضافه جریان و منحنی های زمان معکوس» نیز توصیه میشود.
