مولفه های توالی، شامل توالی مثبت، توالی منفی و توالی صفر، ابزاری ریاضی برای تجزیه ولتاژ و جریان سه فاز در سیستم های قدرت هستند. این مفاهیم به مهندسان کمک میکنند تا سیستم های نامتعادل، خطاهای زمین و مشکلات عدم تعادل را به صورت دقیق تری تحلیل کنند.
در این مقاله، ضمن تعریف مولفه های توالی، نحوه محاسبه آنها و کاربردهای عملی آنها در سیستم های قدرت را بررسی میکنیم. همچنین، رابطه بین مولفه ها و هارمونیک ها را نیز مورد بحث قرار میدهیم.

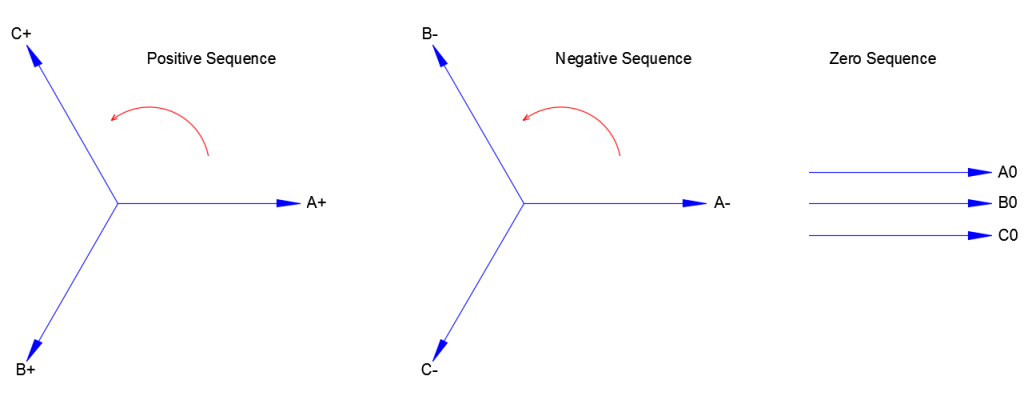

مولفه ها به سه دسته تقسیم میشوند:
این مولفه ها به عنوان ابزاری برای تحلیل سیستم های نامتعادل و تشخیص خطاهای مختلف استفاده میشوند
محاسبه مولفه ها به کمک فرمول های ریاضی انجام میشود. فرمول زیر برای محاسبه ولتاژ توالی استفاده میشود:
این فرمول ها میتوانند به صورت خودکار توسط ماشین حساب های آنلاین انجام شوند.
برای محاسبه دقیق مولفه ها (توالی مثبت، منفی و صفر)، میتوانید از ابزار مهندسی فدک الکترونیک استفاده کنید. این ابزار با دریافت ولتاژ و جریان سهفاز و زوایای فاز مربوطه، مقادیر توالی مثبت، منفی و صفر را با دقت بالا محاسبه میکند.
ویژگی های این ابزار شامل موارد زیر است:
برای اطلاعات بیشتر درباره نحوه کارکرد و مزایای این ابزار، میتوانید به مقاله اختصاصی آن که در لینک زیر موجود است، مراجعه کنید:
[ابزار مهندسی محاسبه مولفه های توالی]
جریان توالی صفر نقش مهمی در تشخیص خطاهای زمین ایفا میکند. به عنوان مثال، در سیستم های زمین شده، جریان خنثی سه برابر جریان توالی صفر است. این اصل در تشخیص خطاهای زمین به کار میرود.
جریان توالی منفی باعث ایجاد گرمایش اضافی در موتورها میشود. این موضوع توسط رله های حفاظتی تشخیص داده میشود و از آسیب های احتمالی جلوگیری میکند.
رله های مدرن مبتنی بر میکروپروسسور از جریان توالی مثبت برای حفاظت از اضافه جریان استفاده میکنند. حفاظت اضافه جریان توالی منفی نیز به عنوان یک ویژگی اختیاری در این رلهها موجود است.
هارمونیک ها با مولفه های توالی رابطه مستقیمی دارند. به عنوان مثال:
این رابطه برای تحلیل مسائل کیفیت توان و عدم تعادل استفاده میشود.
مولفه های توالی ابزاری کلیدی برای تحلیل سیستم های قدرت هستند. این مفاهیم به مهندسان کمک میکنند تا مشکلاتی مانند خطاهای زمین، عدم تعادل و تأثیر هارمونیک ها را بهصورت دقیق تری بررسی کنند. با استفاده از ماشین حساب های آنلاین و فرمول های ریاضی، میتوانید آنها را به راحتی محاسبه کنید.
