تپ چنجر ترانسفورماتور یا شیر تنظیم ولتاژ چیست؟

مقدمه

در سیستم های قدرت، نوسانات ولتاژ می تواند مشکلات جدی برای تجهیزات الکتریکی ایجاد کند. برای حفظ عملکرد بهینه و حفاظت ترانسفورماتور، استفاده از تنظیم ولتاژ ترانسفورماتور اهمیت ویژه ای دارد. یکی از ابزارهای اصلی در این زمینه، شیر تنظیم ولتاژ یا همان تپ چنجر است که به کمک آن میتوان نسبت دور سیم پیچ ها را تغییر داد و ولتاژ خروجی را در محدوده مطلوب ولتاژ نامی نگه داشت. این روش علاوه بر تضمین پایداری ولتاژ، به افزایش طول عمر تجهیزات و کاهش خسارات ناشی از نوسانات ولتاژ کمک میکند. همچنین در تحلیل و طراحی ترانسفورماتورها، پارامترهایی مانند امپدانس ترانسفورماتور نیز نقش مهمی در رفتار ولتاژ و عملکرد حفاظتی شبکه دارند که بررسی آنها در کنار سیستم های تنظیم ولتاژ اهمیت زیادی دارد.

شیر تنظیم ولتاژ چیست؟

تپ چنجر یا همان شیر تنظیم ولتاژ نقاط اتصال فیزیکی روی سیم پیچ های ترانسفورماتور هستند که امکان ایجاد تغییرات تدریجی در نسبت ولتاژ ورودی را فراهم میکنند. این تغییرات به حفظ ولتاژ خروجی مطلوب در شرایطی کمک میکند که ولتاژ اولیه بیشتر یا کمتر از حد انتظار باشد.

در یک سیستم ایده آل، نیازی به استفاده از تپ چنجر وجود نداشت. اما در عمل، ولتاژی که از سوی شبکه به ترانسفورماتور میرسد، ممکن است به دلایل مختلفی کمتر یا بیشتر از مقدار ولتاژ نامی آن باشد. از جمله این دلایل میتوان به افت ولتاژ در طول مسیرهای توزیع بلند یا مصرف زیاد انرژی در بخش هایی از شبکه اشاره کرد که باعث کاهش ولتاژ در سایر نقاط میشود.

با توجه به اینکه این نوسانات معمولاً موضعی هستند و نه سراسری، اصلاح کل شبکه مقرون به صرفه نیست. در اینجا تپ چنجر ترانسفورماتور راه حلی مناسب ارائه میدهد؛ چرا که امکان تنظیم ولتاژ ورودی در همان نقطه مصرف فراهم میشود. این کار باعث میشود که ولتاژ دریافتی تجهیزات مصرف کننده در محدوده مجاز باقی بماند و مانع بروز مشکلات بیشتر در کل شبکه توزیع شود.

تأثیر ولتاژ ورودی بالا یا پایین بر عملکرد ترانسفورماتور

در صورتی که ولتاژ ورودی به ترانسفورماتور بالاتر یا پایین تر از مقدار ولتاژ نامی آن باشد، ولتاژ خروجی نیز به همان نسبت تغییر میکند. اگر این تغییرات در محدوده قابل تحمل باشد، معمولاً مشکلی ایجاد نمیشود. اما در صورت زیاد بودن اختلاف، میتواند به تجهیزات حساس آسیب برساند. استفاده از شیر تنظیم ولتاژ در این شرایط کمک میکند تا مصرف کننده بتواند ولتاژ ورودی به تجهیزات را با دقت تنظیم کند.

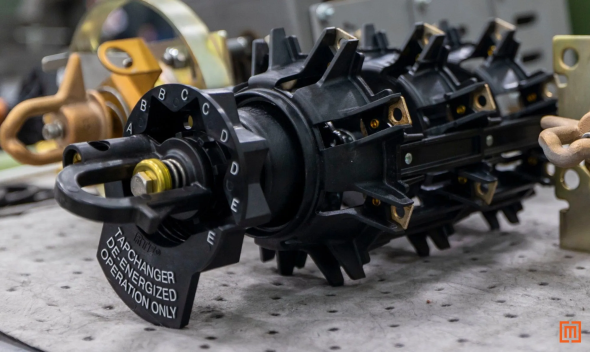

شیر تنظیم ولتاژ ترانسفورماتور یک تجهیز چرخشی است که تعداد دورهای سیم پیچ اولیه را تنظیم میکند تا ولتاژ ثانویه در مقدار صحیح باقی بماند. این تجهیزات عمدتاً در کابینت فشار قوی ترانسفورماتورهای پدمانت استاندارد نصب میشوند و تنها زمانی قابل استفاده اند که ترانسفورماتور بدون بار باشد.

این شیرها معمولاً مجهز به قفل مکانیکی هستند تا از جابجایی تصادفی در حین بهره برداری جلوگیری شود. به همین دلیل است که در کاربردهایی با نوسانات ولتاژ مکرر، استفاده از شیرهای بی بار مناسب نیست و باید از شیرهای تحت بار یا رگولاتورهای ولتاژ بهره گرفت.

نحوه تنظیم

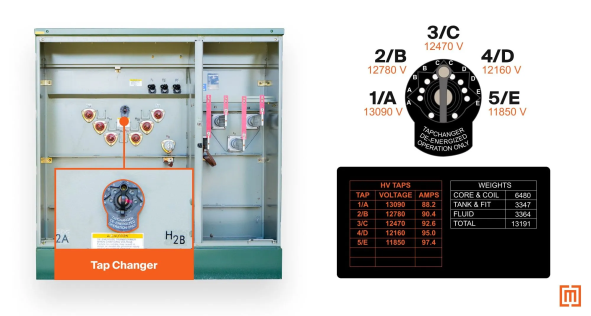

تنظیمات مربوط به تپ چنجر ترانسفورماتور روی پلاک مشخصات آن درج میشود و شامل تعداد تپ ها و مقادیر ولتاژ قابل تنظیم در بالا و پایین مقدار ولتاژ نامی است. معمولاً بالاترین مقدار ولتاژ در موقعیت تپ 1 (یا A) قرار دارد و با پایین آمدن در لیست، ولتاژ کاهش می یابد. در ترانسفورماتورهای متوسط ولتاژ، این شیرها روی سیم پیچ ولتاژ بالا نصب میشوند.

اتصال

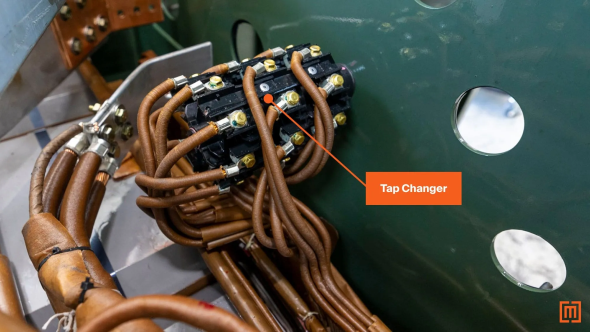

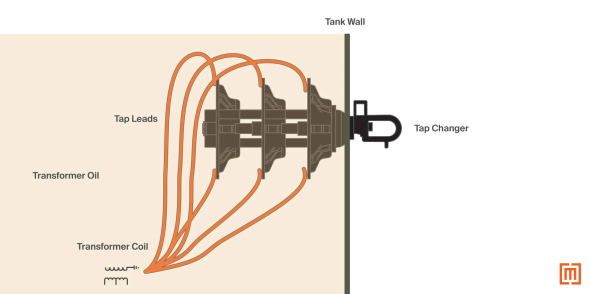

در فرآیند ساخت، سیم های تپ چنجر در کارخانه و در زمان پیچیدن سیم پیچ ها به صورت دقیق نصب میشوند. بعد از قرار گرفتن هسته و سیم پیچ در تانک ترانسفورماتور، این سیم ها به محل مناسب روی شیر تنظیم ولتاژ هدایت میشوند تا اتصال دقیق برقرار شود.

عملکرد

استفاده‌ صحیح از تپ چنجر ترانسفورماتور مستلزم آن است که تنظیمات، مطابق با ولتاژ واقعی ورودی انتخاب شود. این موضوع کمک میکند تا ولتاژ خروجی که به بار اعمال میشود، نزدیک ترین مقدار ممکن به ولتاژ نامی ترانسفورماتور باقی بماند.

تنظیم تپ چنجر برای جبران کاهش ولتاژ

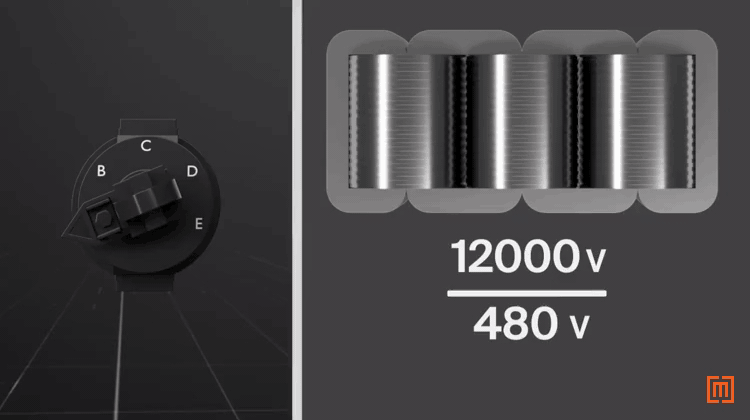

فرض کنیم ولتاژ ورودی ترانسفورماتور کمتر از مقدار استاندارد باشد. در این حالت، تنظیم تپ با چرخاندن شیر تنظیم ولتاژ در کابینت فشار قوی ترانسفورماتور به موقعیتی پایین تر از مقدار نامی تغییر می یابد. این کار باعث میشود بخش هایی از سیم پیچ اولیه از مدار خارج شوند و نسبت سیم پیچ اولیه به ثانویه تغییر کند. کاهش تعداد دور در سیم پیچ اولیه، در حالی که سیم پیچ ثانویه بدون تغییر باقی میماند، باعث افزایش ولتاژ خروجی خواهد شد و افت ولتاژ جبران میشود.

درک بهتر با موقعیت قرارگیری تپ چنجر

در اغلب ترانسفورماتورهای بزرگ، تپ ها در مرکز سیم پیچ ها قرار دارند. اما در بعضی مدلها (به ویژه ترانسفورماتورهای کوچک)، تپ ها در انتهای سیم پیچ جای گرفته اند. این تفاوت در ساختار موجب درک ساده تری از نحوه عملکرد تپ ها و تأثیر آنها در اضافه یا حذف کردن دورهای سیم پیچ میشود.

تنظیم دستی ولتاژ با کابل رابط

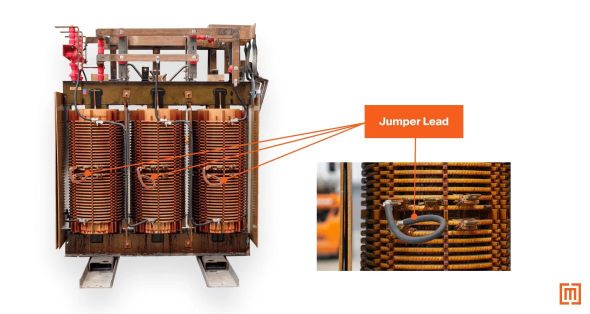

در ترانسفورماتورهای خشک، تپ ها به صورت دستی از طریق جا به جایی کابل رابط (jumper lead) بین نقاط مختلف تنظیم میشوند. چون در این ترانسفورماتورها دسترسی مستقیم به سیم پیچ ها وجود دارد، نیازی به اتصال شیر تنظیم خارجی نیست. لازم به ذکر است که این نوع تنظیم تنها در حالتی انجام میشود که ترانسفورماتور خاموش باشد.

پیکربندی های مختلف شیر تنظیم ولتاژ

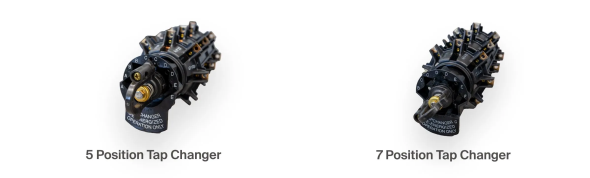

پیکربندی پنج موقعیتی (5 Position)

بیشتر ترانسفورماتورهای توزیع دارای پنج موقعیت تپ هستند؛ دو موقعیت بالاتر و دو موقعیت پایین تر از ولتاژ نامی، هرکدام با اختلاف ۲.۵ درصد. این تپ چنجرها به عنوان تپ‌ های با ظرفیت کامل شناخته میشوند، زیرا در همه ی آنها ترانسفورماتور میتواند با ظرفیت کامل خود (kVA نامی) کار کند.

متداول ترین نوع پیکربندی به صورت FCAN (ظرفیت کامل بالاتر از نامی) و FCBN (ظرفیت کامل پایین تر از نامی) نمایش داده میشود. در برخی ترانسفورماتورها، موقعیت نامی در اولین موقعیت (تپ شماره یک) قرار گرفته و بقیه موقعیت ها برای کاهش ولتاژ استفاده میشوند؛ این ساختار انعطاف پذیری بیشتری برای شرایطی که ولتاژ شبکه ورودی بسیار پایین است فراهم میکند.

پیکربندی هفت موقعیتی (7 Position)

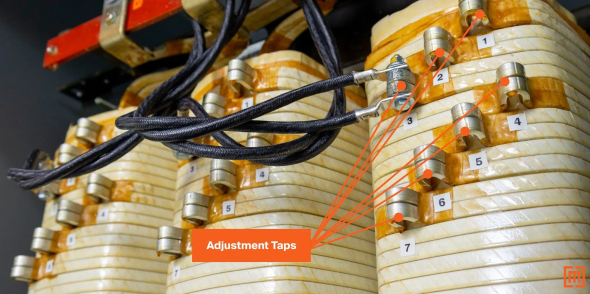

در بعضی مدلها، پیکربندی شیر تنظیم شامل هفت موقعیت تپ است. این نوع طراحی در ترانسفورماتورهای خشک ولتاژ پایین (مانند 600 ولت) رایج است و شامل دو تپ بالاتر و چهار تپ پایین تر از مقدار نامی می باشد؛ هر تپ با فاصله ۲.۵ درصد. این امکان را فراهم میکند تا ولتاژ ورودی از ۵ درصد بالاتر تا ۱۰ درصد پایین تر از مقدار نامی تنظیم شود.

برخی دیگر از پیکربندی ها، به جای تنظیمات تدریجی، ولتاژهای استاندارد خاصی را ارائه میدهند. برای مثال: 14400، 13800، 13200، و غیره.

نتیجه گیری

تنظیم ولتاژ ترانسفورماتور با استفاده از شیر تنظیم ولتاژ یا همان تپ چنجر یکی از روش های کلیدی برای حفظ پایداری و کیفیت ولتاژ در سیستم های برق است. این ابزارها امکان اصلاح ولتاژ ورودی در محل مصرف یا نزدیک به آن را فراهم میکنند و از نوسانات ولتاژ که ممکن است به تجهیزات آسیب برساند یا عملکرد سیستم را مختل کند، جلوگیری میکنند. با انتخاب و تنظیم صحیح موقعیت های تپ، میتوان ولتاژ خروجی ترانسفورماتور را در محدوده مطلوب نگه داشت و بهره وری و عمر تجهیزات برقی را افزایش داد.

علاوه بر این، استفاده از شیرهای تنظیم ولتاژ باعث انعطاف پذیری بیشتر در مدیریت شبکه های توزیع برق میشود و نیاز به اصلاحات گسترده و پرهزینه در کل شبکه را کاهش میدهد. در کنار این موضوع، درک مفاهیمی مانند گروه های برداری ترانسفورماتور نیز برای تحلیل دقیق عملکرد ترانسفورماتورها در شبکه اهمیت زیادی دارد و میتواند به مهندسان در طراحی و بهره برداری بهتر از سیستم های قدرت کمک کند.
